產品概述 Product Overview

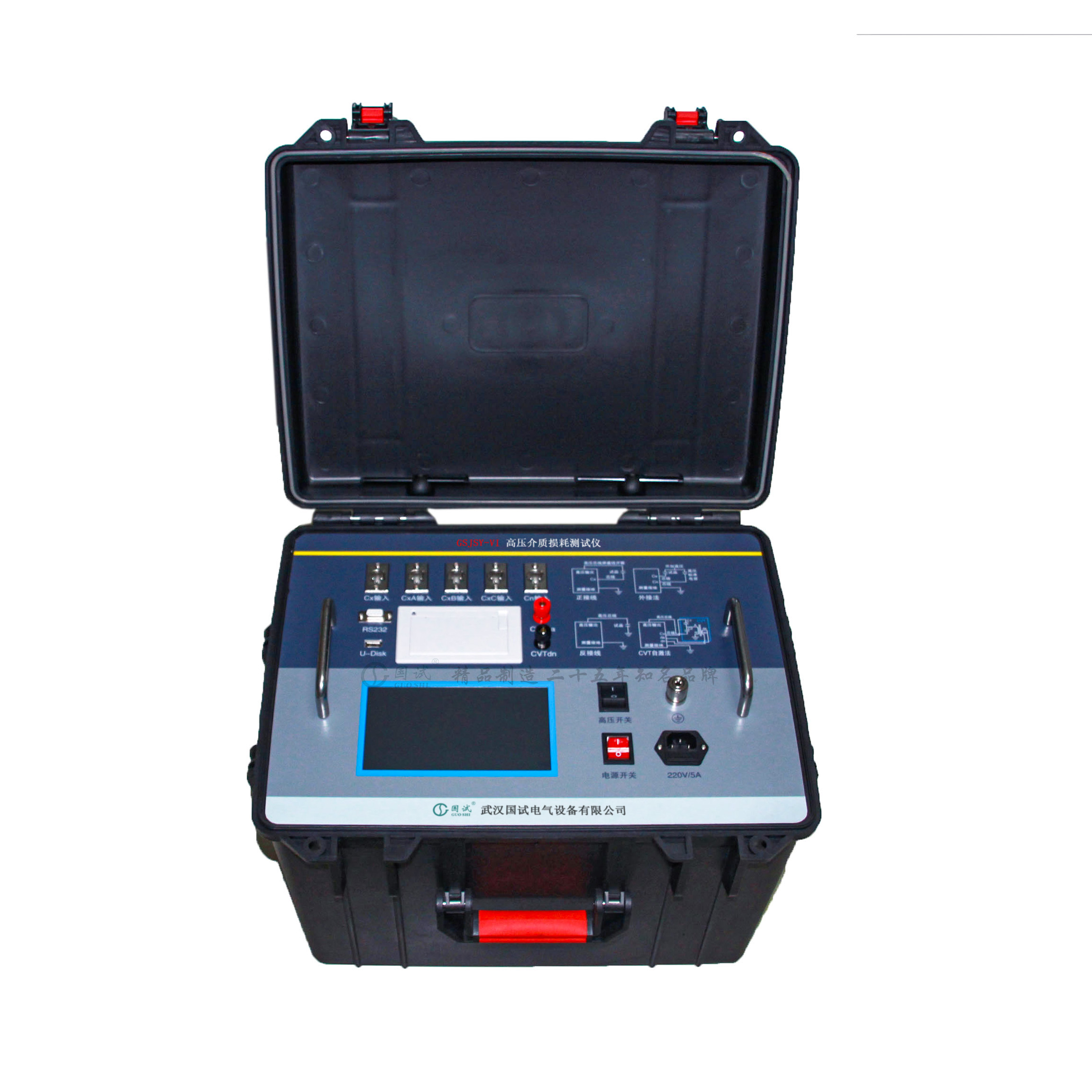

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。GSJSY高壓介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

參考標準： DL/T 962-2005《高壓介質損耗測試儀通用技術條件》
                        DL/T 474.3-2018《現場絕緣試驗實施導則 介質損耗因數tanδ試驗》

產品特點 Product Features

• 儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
• 儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
• 使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每個過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。
• 存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。
• 科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。
• 儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
• 一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
• 儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
• 具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11可進行不拆線10kV反接線介損測量。
• 能夠做交流耐壓試驗。方便PT，CT二次做交流耐壓，400V低壓系統做耐壓試驗。
• 能夠識別外接高壓電源頻率40Hz~70Hz，允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。
• 具有CVT測試功能，可實現CVT的自激法測試，可設置高壓電壓/電流、低壓電壓/電流4個保護限制，確保人身、設備安全。
• 測試CVT時候，不僅能夠自動測試C1和C2的電容值和介損值，而且能夠測試CVT設備的總電容和介損值
• 具有CVT變比測量功能?？蓽y(cè)量CVT變比、極性和相位誤差。
• 具有四通道同時測量功能，方便測試變壓器三相和中性點套管。（選配）
• 自帶熱敏打印機可打印輸出，帶日歷時鐘,方便用戶出測試報告, 帶有U盤輸出。
• 帶計算機接口。一臺計算機可控制32臺儀器，可集成到綜合高壓試驗車上,實現測量、數據處理和報表輸出。
• 接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
• 觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。
• 符合國網電氣設備數字化測試儀器數據與通信技術規范。內置藍牙通訊。(選配)

產品參數 Product Parameters

1. 準確度： Cx: ±（讀數×1%+1pF）

tgδ: ±（讀數×1%+0.00040）

2. 抗干擾指標：  變頻抗干擾，在200%干擾下仍能達到上述準確度
3. 電容量范圍： 內施高壓： 3pF～60000pF/10kV  60pF～1μF/0.5kV

                        外施高壓： 3pF～1.5μF/10kV 60pF～30μF/0.5kV

                        分辨率： 最高0.001pF，4位有效數字

4. tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
5. 試驗電流范圍：5μA～5A
6. 內施高壓： 設定電壓范圍：0.5～10kV 最大輸出電流：200mA

升降壓方式：電壓隨意設置。比如5123V。

試驗頻率： 40-70Hz單頻隨意設置。比如48.7Hz.

                         50±0.1Hz到50±10Hz自動雙變頻隨意設置。

                   60±0.1Hz到60±10Hz自動雙變頻隨意設置。

頻率精度： ±0.01Hz

7. 外施高壓： 正接線時最大試驗電流5A，工頻或變頻40-70Hz

反接線時最大試驗電流10kV/5A，工頻或變頻40-70Hz

8. CVT自激法低壓輸出： 輸出電壓3～50V，輸出電流3～30A。
9. CVT變比測量：

   變比測量精度：±讀數×1%  變比測量范圍：10～99999

   相位測量精度：±0.1°     相位測量范圍：0～359.9°

10. 測量時間： 約40s，與測量方式有關
11. 輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電
12. 計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。
13. 打印機：微型熱敏打印機
14. 環境溫度：-10℃～50℃   相對濕度： <90%
15. 外形尺寸：500mm*377mm*330mm   儀器重量：27kg

配置清單 Configure The Manifest

售后服務承諾 After Sales Service Commitment

1、嚴格按照合同要求，提供符合設計標準、質量合格的產品。

2、嚴格檢查和控制原材料、原器件、配套件的進廠質量。

3、保證所供設備加工工藝完善、檢測手段完備、產品不帶缺陷出廠。

4、在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。

5、響應的時間：接到您反映的質量問題信息后，我們立即作出答復或者24小時內派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。

6、售后服務：自購貨之日起，在正常使用之中出現任何質量問題，我們將實行質保一年，終身維護。
